长春西站综合交通换乘中心南广场弱电系统工程

长春西站综合交通换乘中心总建筑面积104015平米，其中南广场总建筑面积103550平米，北广场总建筑面积465平米。南广场共三层，其中地上两层，地下一层。北广场地下一层。弱电系统主要建设内容如下：

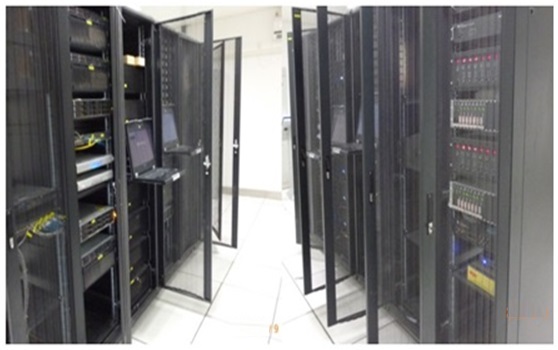

1、传输系统是枢纽信息传输的承载平台，为通信各子系统及其它系统提供可靠的、冗余的、可重构的、灵活的信道。本系统主要建设了一个万兆以太网传输网络。

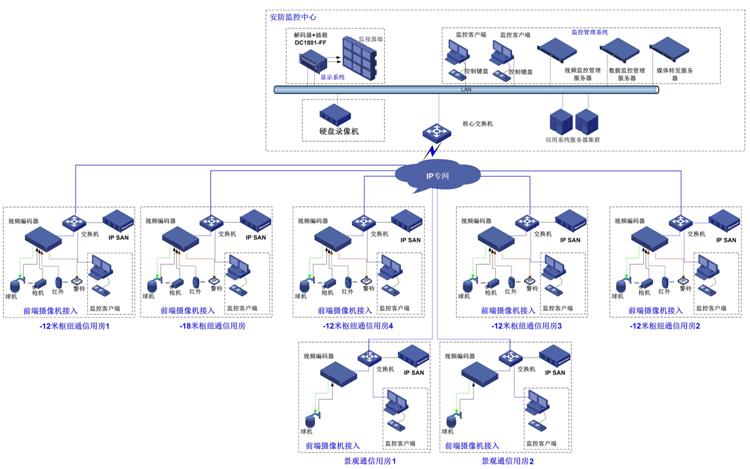

2、电视监视系统由375个摄像机（包括226个半球，126个枪机，15个高速球机及8个高清IP摄像机）及相关设备组成。它是车站运营管理现代化的配套设备，是控制中心调度员和二级节点值班员掌握客流大小和流向、直观了解现场情况的辅助工具，在正常情况下用来加强运行组织管理，提高效率。当发生灾情时，电视监视系统可作为防灾调度员指挥抢险的辅助工具。

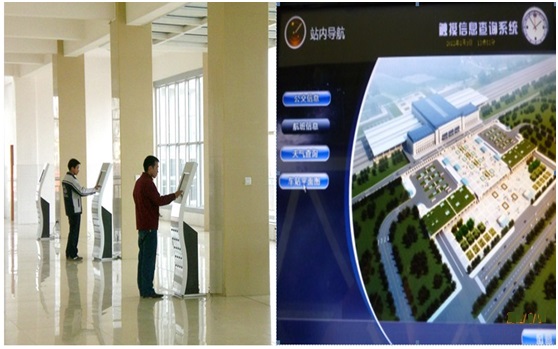

3、乘客查询系统是依托多媒体网络技术，以计算机系统为核心，以查询终端为媒介向乘客提供信息服务的系统。

4、广播系统是控制中心调度员向乘客通告安全、向导等服务信息，向工作人员发布作业命令和通知的重要手段。是基于IP数字网络的数字化网络音频广播系统，共安装1669个扬声器，包括1383个吸顶式扬声器，88个壁挂式声柱，188个室外防水音柱。

5、时钟系统为枢纽内工作人员和乘客提供统一的标准时间，并为其他各有关系统提供统一的标准时间信号，使各系统的定时设备与本系统同步，实线全西站统一的时间标准，从而达到保证行车安全、提高运输效率和管理水平、改善服务质量的目的。

6、大屏幕系统设置于长春西站交通枢纽工程中央控制大厅，满足枢纽电视监视、综合监控等系统的图像显示需要，实现对枢纽各种信息的实时监视，为调度员提供一个交互式的灵活系统。由2(层)×8(列)块67英寸显示单元组成，采用最先进的LED冷光源显示技术。

7、门禁及巡更系统确保枢纽安全运营，保证授权人员在授控情况下方便地进入设备及管理区域，防止非授权人员进入限制区域。共对83个门安装了门禁控制设备，同时，安装30个巡更按钮，配置巡更棒，对值班人员的巡更工作进行记录。

8、停车场管理系统共285个停车车位，采用两进两出停车场管理系统，并配置车位引导系统。

9、出租车管理系统是一个综合性、开放性、高度智能、高度信息化的现代化出租车管理调度系统，为出租车上客区创造一个安全、舒适、高效、快捷、方便的工作、乘车环境。共7个出租车进出通道。

10、引导显示系统是运用网络技术与多媒体技术进行信息多样化显示的系统。它通过控制中心、广告编辑中心、车站控制等系统，对所需信息实时编辑、制作、传递，并通过车站等离子或液晶显示器，为地铁乘客及地铁员工提供以运营信息为主，商业广告为副的多媒体综合信息显示。

11、电源系统系统保证了通信系统设备在主电源中断或发生波动情况下，仍能可靠地工作。

12、有线电视系统，本系统电视节目源以长春市有线电视网接入为准。通过接入市有线电视网提供的几十套国内电视节目。

13、KVM系统，各通信机房的各通信子系统的服务器均接入KVM系统，在每个机房仅设置一套KVM终端控制各通信子系统服务器。能够由一套管理软件对各机房的KVM进行统一管理。

14、综合布线系统，主要作为计算机网络及电话语音通信系统的传输介质，同时为其它弱电系统提供一个综合的光纤、数据通信介质。采用了先进的智能电子配线架技术。

15、集中故障报警系统为控制中心提供通信系统设备运用分布情况、运行状态，故障及告警信息。使整个专用通信系统实现综合维护、集中管理，并对信息实现了汇集、过滤、收敛、重新定向等功能。采用双机热备的方式提供服务。）

16、专用无线通信系统，用准集群无线通信系统，为交通枢纽固定用户（控制中心值班指挥长、环控（防灾）值班员等）和移动用户之间或移动用户之间语音和数据的信息交换，提供可靠的通信手段。系统覆盖长春西站交通枢纽工程；地面广场；地下-12m及-18m区间。系统包括3个中继台，4个固定电台，100个手持终端。）

17、公安消防无线通信系统，针对长春轨道交通西站350兆公安消防无线通信的具体需求，组建一套安全可靠、稳定实用、便于控制、管理和维护，具有较好扩展性的地铁无线通信系统，满足地面与地下电台的自动漫游，能够保持地下与地面、地下与地下警务人员之间不间断的通信联络。系统包括1个6信道集群基站，1个固定电台，20个手持终端。

18、综合监控系统（ISCS），本系统是一个基于计算机技术的综合的自动化控制系统，它为换乘中心机电设备系统提供了一个统一的硬件与软件平台，对换乘中心机电设备系统进行监控。ISCS能够确保各种机电设备处于高效、节能、可靠的最佳运行状态，为乘客创造一个舒适的地下环境；并能在火灾或阻塞事故状态下，更好的协调机电设备的运行，充分发挥各种设备应有的作用，保证人员的安全和设备的正常运行，能够为设备的维护与管理提供帮助。它的集成子系统有：环境与设备监控系统（BAS）、火灾自动报警系统（FAS）、电力监控系统（PSCADA）。互联子系统有：电视监视系统（CCTV）、乘客资讯系统（PIS）、门禁系统、广播系统（PA）、停车场管理系统、时钟系统（CLK）等。

我司在项目工期紧、资金紧张的情况下，充分调动公司资源，加班加点，保证了长春西站弱电工程建设顺利通过了项目竣工验收。本项目工程因为工程质量优胜而获得国家优质工程银奖。
